圆度之上——超精密外圆磨床的技术解析与选型参考

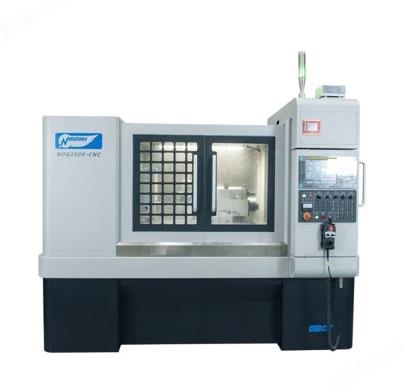

　　超精密外圆磨床是一种用于对轴类、套筒类等回转体零件的外圆柱面、外圆锥面及端面进行亚微米级精度磨削加工的数控机床。它在普通数控外圆磨床的基础上，通过采用空气静压或液体静压主轴与导轨、纳米级分辨率光栅尺闭环反馈、高刚性低应力床身以及精密温控与隔振措施，将加工圆度、圆柱度控制在0.1～0.5μm级别，表面粗糙度可达Ra0.01μm以下，接近镜面效果。该设备主要服务于航空航天发动机主轴、精密仪器仪表轴、光学器件外圆、高精度滚动轴承套圈及硬质合金刀具柄等对尺寸精度和表面完整性要求严苛的领域。


　　工作原理

　　超精密外圆磨床的磨削原理与普通外圆磨床相同——利用高速旋转的砂轮上大量随机分布的磨粒微刃，对低速旋转的工件外圆表面进行微量切削去除——但其实现超精密的关键在于以下几大技术环节的升级：

　　双回转运动：工件由头架与尾座精密顶尖（或卡盘）夹持并绕自身轴线低速匀速旋转（作主运动进给），砂轮架带动砂轮高速旋转（主切削运动）。两者轴线的平行度与同轴度由精密装配保证。

　　精密进给与定位：砂轮架或工作台由伺服电机（或直线电机）驱动高精度滚珠丝杠，配合分辨率为0.01μm级的光栅尺进行全闭环控制，实现径向切入量（磨削深度）与轴向走刀量的纳米级调控。

　　静压支承技术：超精密机型常用空气静压主轴（气浮主轴）和空气静压导轨替代滚动轴承与滑动导轨。主轴与轴承间形成均匀高压气膜，实现无接触旋转，回转误差可控制在0.05μm以内；气浮导轨消除机械摩擦与反向间隙，使工作台直线运动精度大幅提升。

　　砂轮修整与磨损补偿：配备金刚石或金刚石滚轮修整装置，按设定周期对砂轮型面进行微修整，数控系统根据修整量及在线测量反馈自动进行磨削补偿，保证长时间加工的一致性。

　　热变形与误差控制：床身多经时效处理的优质铸铁或花岗岩基座，并配置主轴恒温冷却与液压油制冷回路。部分机型搭载激光干涉仪或多传感器误差补偿系统，实时检测并修正几何误差。

　　整个磨削循环通常包括粗磨、半精磨、精磨和光磨（无火花磨削）等阶段，通过递减的切深逐步消除弹性变形，最终获得要求的尺寸与表面质量。

　　选购指南

　　选购超精密外圆磨床时，建议结合工件特征与精度要求重点核查以下方面：

　　加工范围匹配：确认最大磨削直径、两顶尖间最大距离是否满足您最长/最粗工件的需求，同时关注最小可磨直径与中心高是否适配小型精密轴。

　　精度指标：查阅厂家提供的圆度、圆柱度、尺寸重复定位精度及表面粗糙度典型值。关键回转体零件若要求圆度≤0.5μm，应优先选择带静压主轴和全闭环光栅尺的机型。

　　主轴与导轨形式：空气静压主轴适合超精加工但对压缩空气洁净度要求高；液体（油）静压主轴刚性略优但需维护液压系统。导轨推荐静压或贴塑精密导轨，关注轴向/径向进给分辨率。

　　数控系统与测量功能：主流数控系统（如FANUC、SIEMENS、三菱或自主品牌）应支持多段磨削循环、砂轮自动修整与补偿；如有批量加工需求，可选项配在线主动测量装置（测头或量仪）实现闭环尺寸控制。

　　砂轮规格与修整方式：根据工件材质选择适用砂轮外径/宽度/孔径范围，确认是否标配金刚石笔或滚轮修整器及修整参数可编程性。磨削淬硬钢或硬质合金宜选CBN或金刚石砂轮机型。

　　辅助配置与环境要求：超精密磨削对温度敏感，确认设备是否带主轴冷却、液压油冷却；问询厂家对安装地基（防振沟/空气弹簧隔振垫）及恒温车间的要求。自动上下料、中心架、尾座液压锁紧等按产能需求选配。

　　售后与标定：优先选择能提供出厂精度检验报告、定期再标定服务及易损件（如顶尖、密封、修整器）长期供应的供应商。

　　综合评估加工对象、目标精度等级与生产节拍，在预算范围内优先保证主轴/导轨形式和闭环控制能力符合超精加工的低要求，是选型的核心原则。
